Práctica 2

SENSOR DE LUZ - v.3

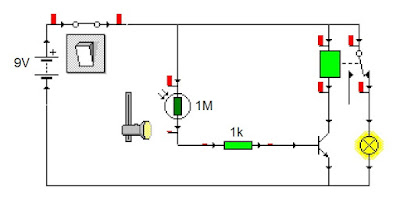

En primer lugar, añadiendo el transistor, logramos el siguiente circuito:

Los aspectos positivos son los siguientes:

• La bombilla se enciende de noche y se apaga de día.
• La bombilla cuando luce, lo hace intensamente.

Sin embargo, al probar el circuito, encontramos los siguientes problemas:

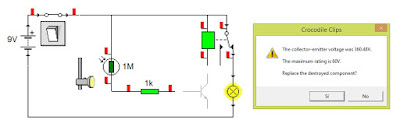

• El diodo se funde tras un rato de funcionamiento a causa de la energía acumulada del relé.

• La bombilla se apaga en cuanto recibe un mínimo de luz, ya que el transistor activa el relé.

Las soluciones que conseguimos fueron las siguientes:

• Para conseguir que el diodo no se fundiera, añadimos un diodo que devolviera parte de esa energía acumulada en el relé al relé, creando una especie de bucle.

Con este bucle evitamos sobrecargar el diodo.

• Para conseguir controlar cuándo queremos que la bombilla se apague, añadimos una resistencia variable. Con ella, dependiendo de la cantidad de resistencia que ofrezca, conseguirá desviar parte de la corriente hacia ella haciendo que el LDR precise de más luz para generar la intensidad suficiente como para mover el relé y con lo cual apagar la bombilla.

La resistencia hace que toda la corriente vaya por el transistor y por lo tanto esto hace mover el relé.

La resistencia sólo ofrece la mitad que antes, por lo que parte de la corriente va por ella y la bombilla se apaga precisando de más intensidad solar.

La resistencia no ofrece nada, por lo que la bombilla sigue prácticamente encendida a plena luz del día.

Por lo tanto, el circuito definitivo es el siguiente:
