SEMÁFORO
En esta práctica imitaremos un semáforo programando los LEDs con Bitbloq. Como en las prácticas restantes, dividiré la práctica en dos partes. La primera tratará los componentes del circuito y su colocación y conexión, mientras que la segunda se centrará en la programación.
COMPONENTES DEL CIRCUITO

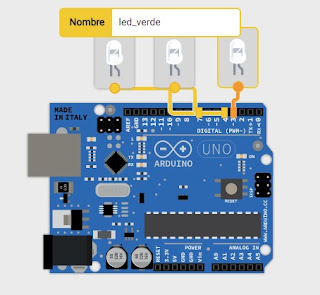

En este circuito, hemos empleado 3 LEDs (rojo, verde y amarillo). Los hemos dispuesto de la siguiente manera:

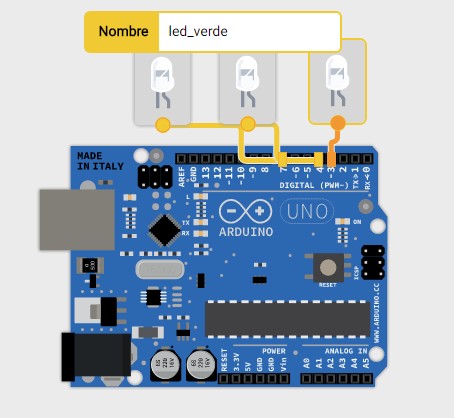

A nosotros nos quedó así:
PROGRAMACIÓN

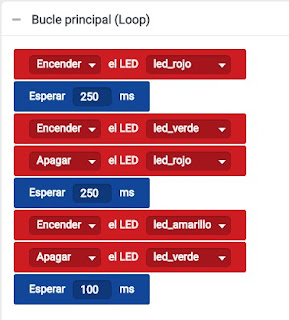

Para que los LEDs actuasen como las luces del semáforo, debíamos programar el circuito de la siguiente manera:
Con el bucle ya hecho, solo faltaba subir el código a la placa.
RESULTADO FINAL
Al final, logramos el siguiente circuito:
SEMÁFORO DOBLE
En esta práctica extra, logramos sincronizar dos semáforos. Mientras uno estaba en rojo, el otro estaba en verde; y así inversamente con el resto de los colores.
Realizamos una tabla que de manera visual nos permitiese entender el orden en el que se encendía cada luz.
COMPONENTES DEL CIRCUITO
PROGRAMACIÓN

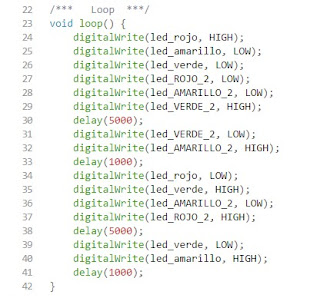

La programación de este circuito ha sido de las más largas y costosas. La imagen que aparece abajo sólo muestra el bucle.
Subimos a la placa y el obtenemos el siguiente circuito:
